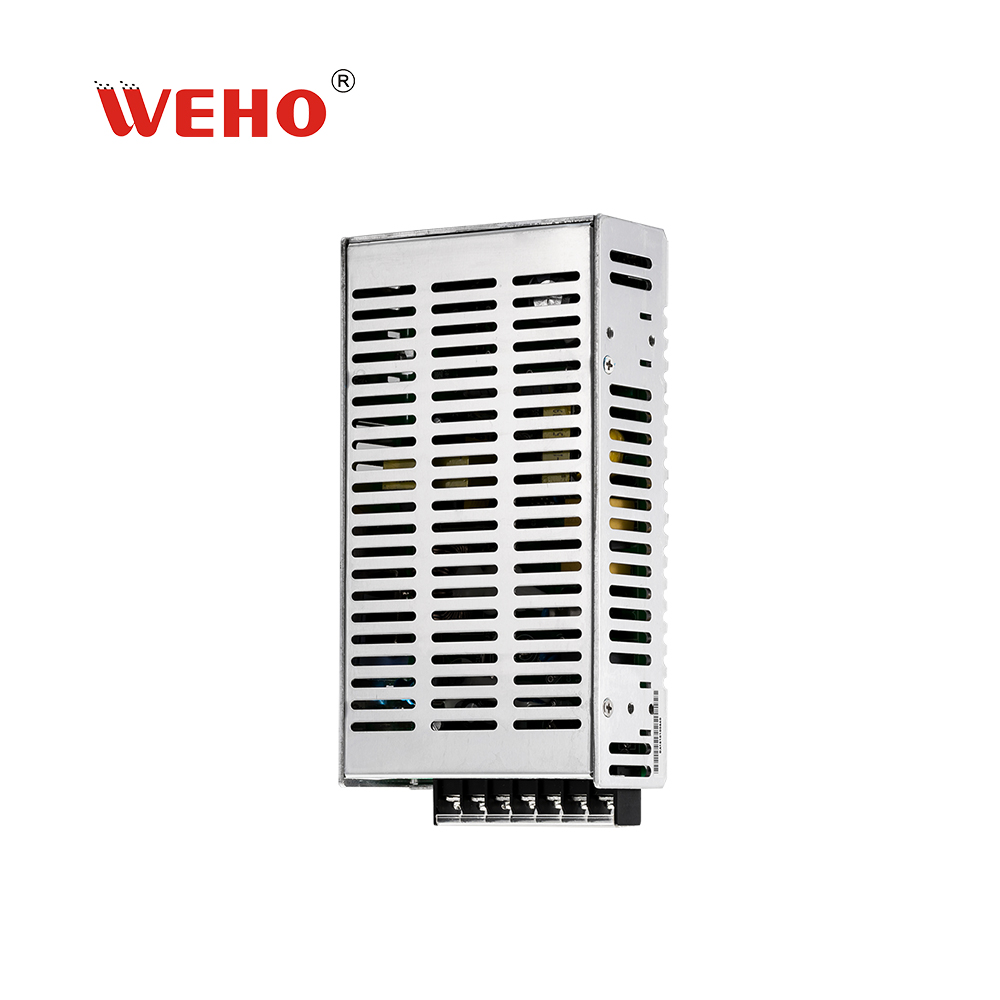

中国批发商室内 sp-100 变压器电源

SP-100 是一系列封闭式电源装置，具有通用交流输入和内置功率因数校正 (PFC)。

SP 系列的功率范围为 75 ~ 240W，包括内置保护：短路、过载、过压和过温。

通过自然对流冷却 (SP-75 / SP-100 / SP-150) 或通过内置直流风扇冷却 (SP-200 / SP-240)。

系列选项：SP-75、SP-100、SP-150、SP-200、SP-240 SP-320 SP-500 PSP-600。

给我们发邮件报价

特征

质量有保证，包括这款 100w 电源在内的所有产品均获得 CE 和 ROHS 证书

可根据客户需求定制相关尺寸及功能驱动模块

并且我们自己用纯铜做变压器和功率电感器，

我们选择的组件是为了最好的兼容和逻辑配置

weho每月库存：普通款15万套，发货快捷；

稳定性高，驱动工作稳定，输出电压恒定，无漂移。

100% 满载老化测试

24个月保修

设计

规格型号

型号		SP-100-5	SP-100-12	SP-100-24	SP-100-48
输出	直流电压	5V	12V	24V	48V
	电流范围	0 ~ 20A	0 ~ 8.5A	0~4.2A	0 ~ 2.1A
	额定电流	20A	8.5A	4.2A	2.1A
	额定功率	100W	100W	100W	100W
	纹波和噪声（最大值）注 .2	100mVp-p	100mVp-p	100mVp-p	100mVp-p
	电压调节.范围	4.75 ~ 5.5V	11.4 ~ 13.2V	23.75 ~ 24.25V	47.5 ~ 48.5V
	电压容限注.3	2.00%	2.00%	2.00%	2.00%
	线路调节	0.50%
	负载调节	1.00%	1.00%	1.00%	0.50%
	设置，上升时间, 注.5	600ms, 30ms at full load
	保持时间（典型值）	20ms at full load
INPUT	输入电压范围	85 ~ 264VAC 120 ~ 370VDC
	频率范围	47 ~ 63Hz
	功率因数（典型值.）	PF>0.93/230VAC 0.98/115VAC at full load
	效率（典型值.)	84% 76%	80%	82%
	交流电流（典型值)	1.7A/115VAC 0.8A/230VAC
	浪涌电流（典型值）	冷启动 30A/230VAC
	漏电流
保护	过载	105 ~ 150% 额定输出功率
		保护类型：恒流限制，故障条件解除后自动恢复
	过压	5.5 ~ 6.75V	13.2 ~ 16.2V	23.75 ~ 24.25V	47.5 ~ 48.5V
		保护类型：关闭o/p电压，重新上电恢复
功能	遥控器（选项）	CN3:4 ~ 10VDC 断电,
环境	工作温度.	-10 ~ +60oC (参考输出负载降额曲线)
	工作湿度	20 ~ 90% RH 无冷凝
	储存温度、湿度	-20 ~ +85oC , 10 ~ 95% RH
	温度.系数	0.05%/oC (0 ~ 50oC )
	振动	10 ~ 500Hz, 2G 10min./1cycle, 周期为 60min。每个沿 X、Y、Z 轴
安全和 EMC	安全标准	UL60950-1, TUV EN60950-1 批准
(注4)	耐压	I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
	隔离电阻	I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC
	EMI 传导和辐射	设计参考 EN55022 (CISPR22) B类
	谐波电流	符合EN61000-3-2,-3
	EMS	设计参考 EN61000-4-2, 3, 4, 5, 6, 8,11, ENV50204, EN55024, 轻工业级，标准A
	免疫
其他	MTBF	211.3K 小时分钟. MIL-HDBK-217F

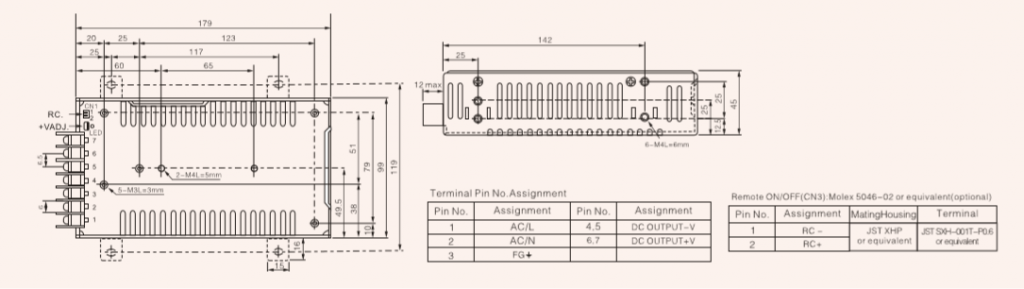

	尺寸	1799945mm (长宽高)
	包装	0.66Kg; 20pcs/14.3Kg/1.17CUFT
