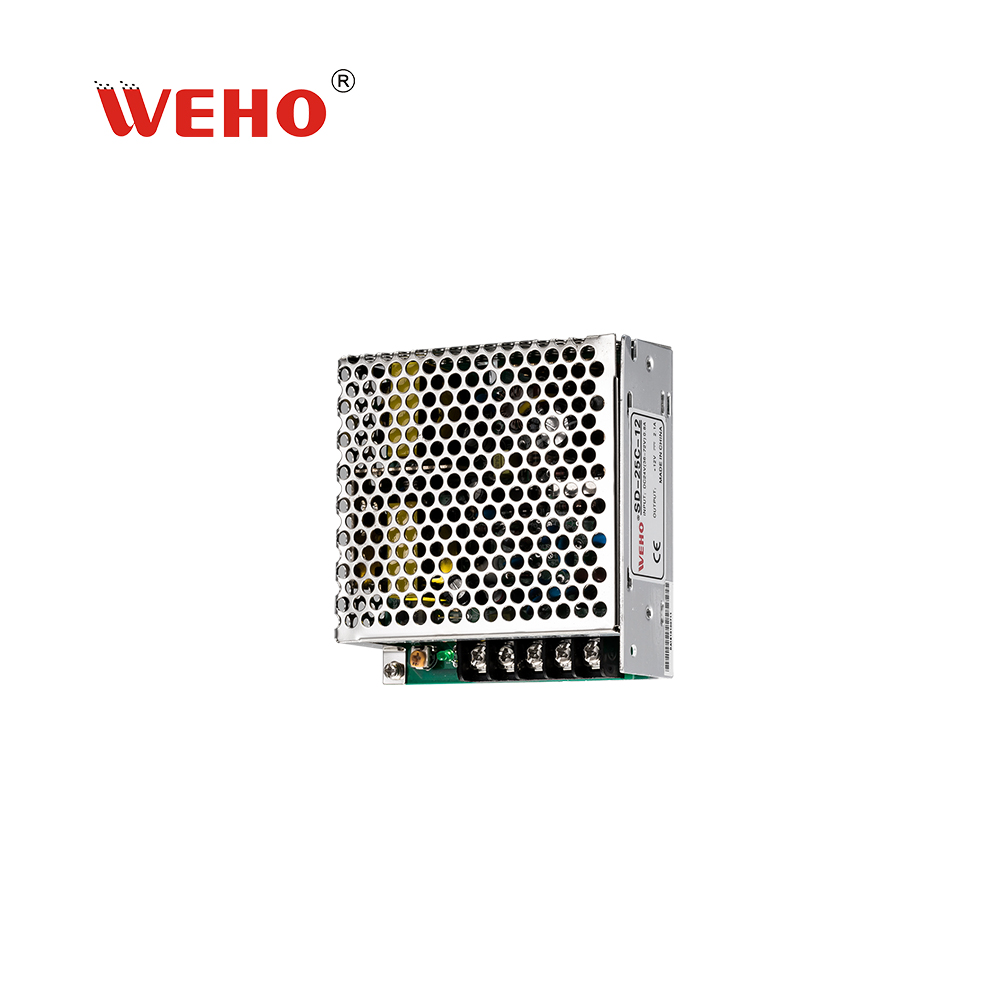

WEHO SD-25 电源直流至直流 25W 转换器

WEHO SD-25系列是一款使用铜线线圈变压器的DC-DC开关电源。

每个安装都是安全的，电源驱动器设计有强过滤磁性环形电容器。

功率更大，因此WEHO SD-15非常适合需要更大功率的应用。

如果您有任何疑问，请随时联系我们 电子邮件： weho@chnwh.com.我们的专业人员将尽快回复您。

下载立即询价

说明

Specifications&Model

型号		SD-25A-5	SD-25B-5	SD-25C-5	SD-25A-12	SD-25B-12	SD-25C-12	SD-25A-24	SD-25B-24	SD-25C-24
输出	直流电压	5伏			12伏			24伏
	额定电流	5A			2.1A			1.1A
	电流范围	0～5A			0～2.1A			0～1.1A
	额定功率	2 5 瓦			25.2瓦			26.4瓦
	纹波和噪声(最大值)注2	100毫伏峰峰值			峰值			峰值
	电压调整范围	4.5～5.5VDC			11～16VDC			23～30VDC
	电压精度备注3	±2.0%			±1.0%			+1.0%
	线性调整率	±0.5%			±0.3%			±0.2%
	负载调整率	±0.5%			±0.3%			±0.2%
	启动，上升，保持时间	2.5s,50ms,——满载时
输入	电压范围	答：9.2～18VDC 电源：19～36VDC 电压：36～72VDC
	效率(Typ.)	71%	72%	74%	72%	75%	78%	75%	78%	81%
	直流电流(Typ.)	3.2A/12V			1.6A/24V			0.8A/48V
保护	过负载	105～150%额定输出功率
		保护类型：打嗝模式，故障条件消除后自动恢复
	过电压	5.75～6.75V/10%负载			16.8～20V/10%负载			31.5～37.5V/10%负载
		保护类型：打嗝模式，故障条件消除后自动恢复
环境	工作温度	-10～+60 ℃(参考输出负载降额曲线)
	工作湿度	20～90%RH无凝结
	储存温度、湿度	-20～+85 ℃,10~95%相对湿度
	温度系数	±0.03%/00～50 ℃)
	耐振动	10～500Hz,2G 10分钟/周期，X,Y,Z轴各60分钟
安规和电磁兼容	安全标准	设计参考LVD
	耐电压	输入/输出/点：1.5KVAC输入-FG:1.5KVAC输出-FG:0.5KVAC
	隔离电阻	I/PO/P、I/P-FG、0/P-FG:100M欧姆/500VDC/25/70%RH
	EMI传导和辐射	符合EN55022(CISPR22)B类标准
	抗电磁辐射	符合EN61000-4-2、3、4、6、8;ENV50204、EN55024、重工业级、标准A
其它	平均无故障时间	最少374.3K小时(SD-25A) 最少365.9K小时(SD-25B) 377.5K小时最少(SD-25C)MIL-HDBK-217F(25)℃

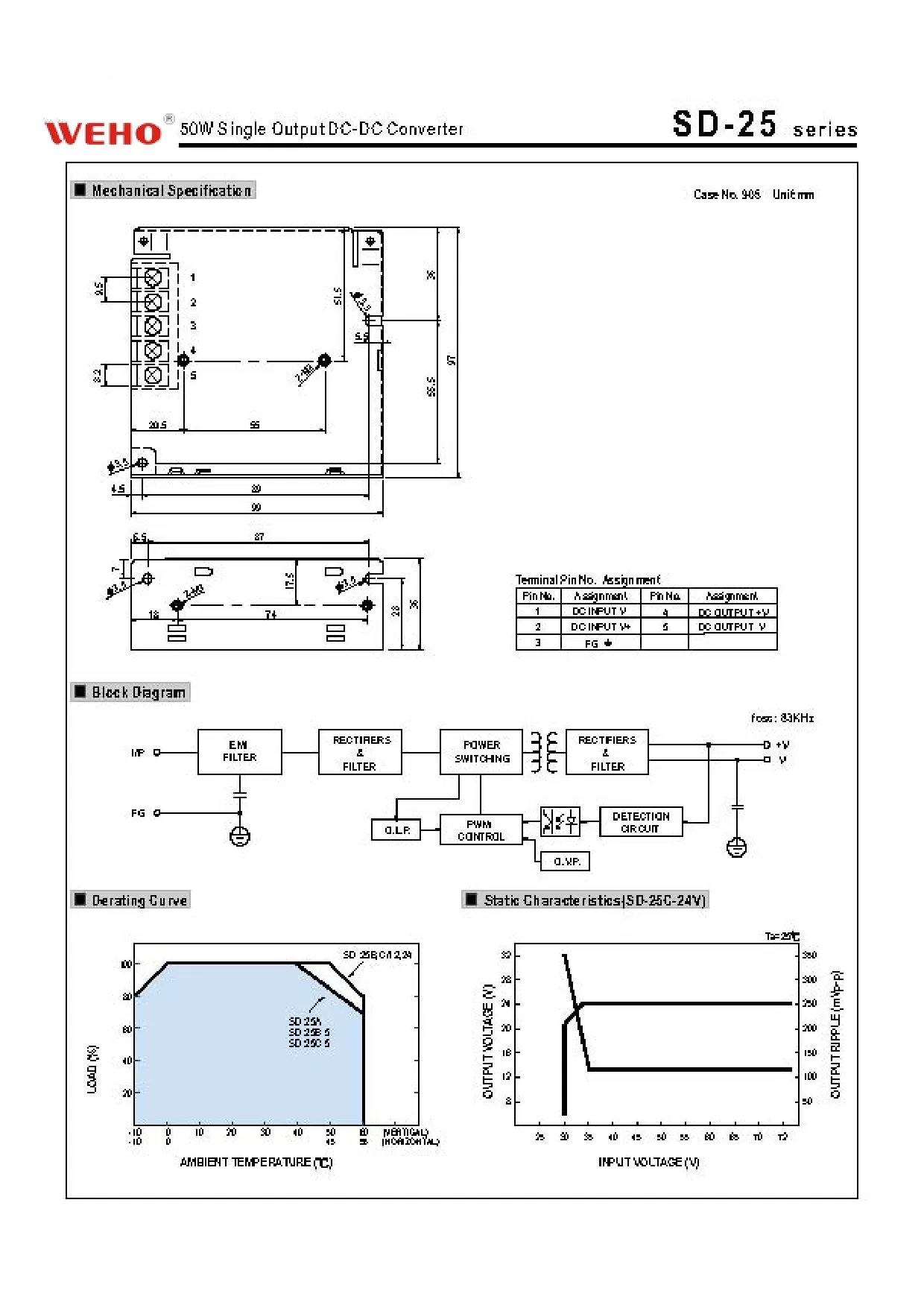

	尺寸	999736mm(长宽高)
	包装	0.38千克；45件/17.8千克/0.9立方英尺
备注	1.如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2.纹波和噪声测量方法：使用一条12″双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3.精度：包含设定误差、线性调整率和负载调整率。 4.电源应视为系统内元件的一部分，需结合终端设备进
