批发60 W单输出DIN轨道电源

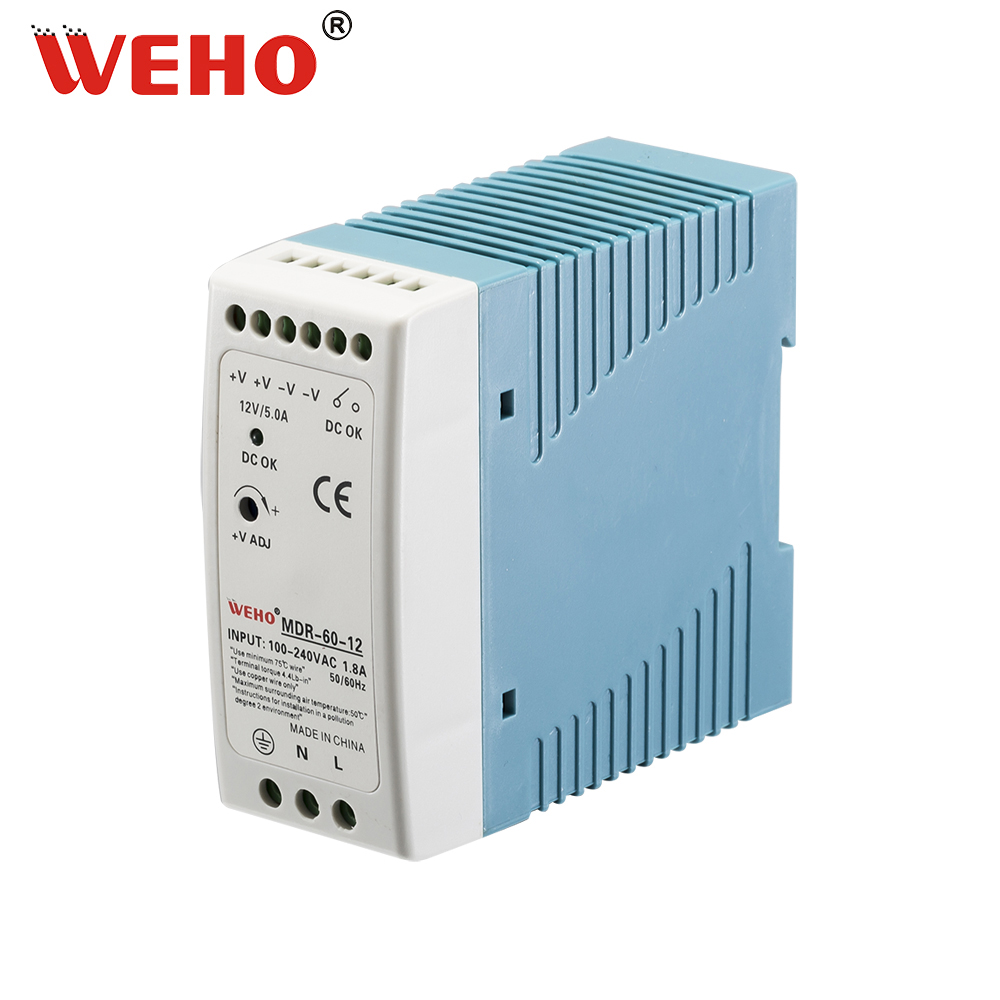

MDR-60是一款超薄线路的din轨I类开关电源。

设计有完全隔离的塑料外壳，以防止用户接触和触电风险。

该系列的效率高达88%，只需使用高达60°C的自由空气对流即可冷却，从而显着提高了电源的可靠性和使用寿命。

其他标准功能包括低空载功耗以节省能源、短路、过载和过电压保护，以及带有LED指示灯的DC OK继电器接触，用于监控电源单元状态。

如果您有任何疑问，请随时联系我们 电子邮件： weho@chnwh.com.

下载立即询价

说明

Specifications&Model

型号		MDR-60-5	MDR-60-12	MDR-60-24	MDR-60-48
输出	直流电压	5V	12V	24V	48V
	额定电流	10A	5A	2.5A	1.25A
	当前范围	0~10A	0~5A	0-2.5A	0-1.25A
	额定功率	50W	60W	60W	60W
	涟漪和噪声(最大)	80 mVp-p	120 mVp-p	150 mVp-p	200 mVp-p
	电压调整范围	5-6V	12-15V	24-30V	48~56V
	耐压能力	±2.0%	±1.0%	±1.0%	±1.0%
	线路调节	±1.0%	±1.0%	±1.0%	±1.0%
	负荷调节	±1.5%	±1.0%	±1.0%	±1.0%
	设置，上升时间说明。5	500ms、30ms/230VAC 500ms、30ms/115VAC 满载时
	保持时间(类型)	50ms/230VAC 20ms/115VAC 满载时
输入	电压范围	85~264VAC 120~370VDC
	频率范围	47~63赫兹
	效率(类型)	百分之七十八	百分之八十六	百分之八十八	87%
	交流电(类型)	1.8A/115VAC 1A/230VAC
	涌流(类型)	冷启动： 30A/115VAC 60A/230VAC
	漏电流	&lt；1 mA/240 VAC
保护	超载	105%~150%额定输出功率
		保护类型：恒流限流，故障排除后自动恢复
	过电压	6.25-7.25V	15.6-18V	31.2-36V	57.6-64.8伏
		保护类型：关闭O/P电压，重新通电恢复
功能	直流信号	继电器触点额定值(最大)：30V/1A电阻
环境	工作湿度	20%~90%相对湿度，不冷凝
	仓储温度湿度	-40°C~+85°C，10%~95%相对湿度
	温度系数	±0.03%/°C(0-50°C)
	振动	成分：10-500赫兹，2G 10min./1周期，周期60min。每个沿X、Y和Z轴；安装：符合IEC60068-2-6
安全与EMC	安全标准	UL508、UL60950-1、TUV EN60950-1批准
	耐压	L/P-0/P：3KVAC L/P-FG：2KVAC 0/P-FG：0.5KVAC
	隔离电阻	L/P-O/P，L/P-FG，0/P-FG：&gt；100M欧姆/500VDC/25°C/70%RH
	EMC排放	符合EN55011、EN55022(CISPR22)、EN61204-3 B类、EN61000-3-2、-3
	EMC抗扰性	符合EN6100(M-2、3、4、5、6、8、11、EN55024、EN61000-6-2、EN61204-3、重工业级、标准A
其他	MTBF	最低299.2K小时MIL-HDBK-217F(25°C)

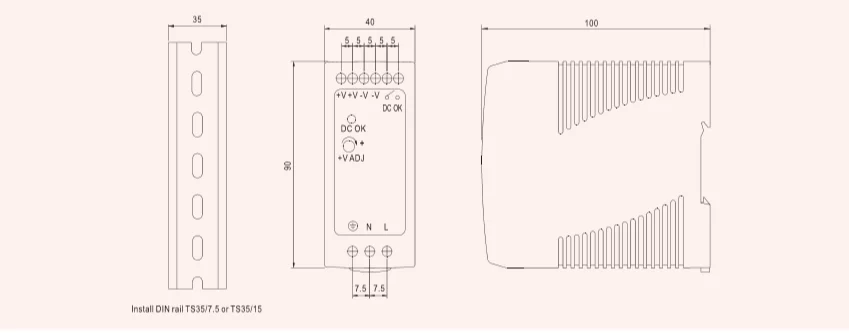

	维数	4090100 mm(宽高深)
	包装	0.33千克；60%/20千克/0.82立方英尺
注意事项	1.未特别提及的所有参数均在230VAC输入、额定负载和25°C环境温度下测量。
	2.纹波和放大器噪声是在20 MHz的带宽上测量的，方法是使用一根12英寸的双绞线，端接一个0.1amp；47uf的并联电容器。
	3.公差：包括设置公差、线路调整、负荷调整。
	4.电源被认为是将安装到最终设备中的部件。必须再次确认最终设备是否仍符合EMC指令。有关如何执行这些EMC测试的指导，请参阅“组件电源的EMI测试”。
	5.启动时间长度在第一次冷启动时测量。打开/关闭电源可能会导致设置时间增加。
